FMC 系列

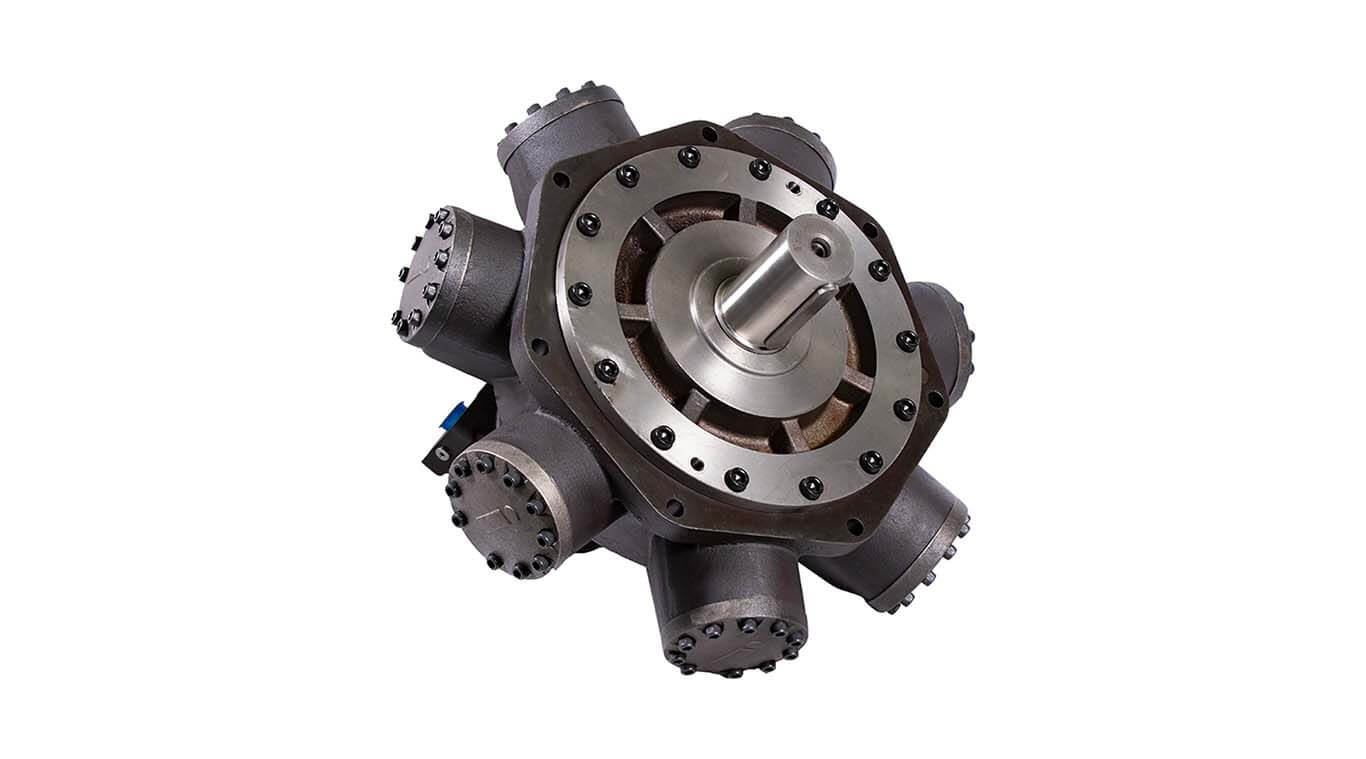

FMC系列是我公司在FMB系列基础上推出的双速液压马达。它具有双排量功能，且有很宽的排量选择范围，并具有多种高低排量切换方式。

产品特点

1.采用液压平衡的轴配流技术，具有很高的稳定性；

2.轴向配流具有较强的通流能力；

3.马达作功模块采用静压平衡设计，因而马达具有良好的传动效率及很高的启动性能；

4.摩擦副采用高耐磨材质，具有更高的耐久性；

5.专利技术的球头球窝设计（专利号：4762961），拥有合适的液压支撑力和优异的散热能力；

6.采用活塞式变量机构，稳定可靠。

应用范围
可广泛应用于船舶、矿山、建筑冶金、石油、煤矿、地质钻探等行业中需要不同转速的工况中。

FMC 系列

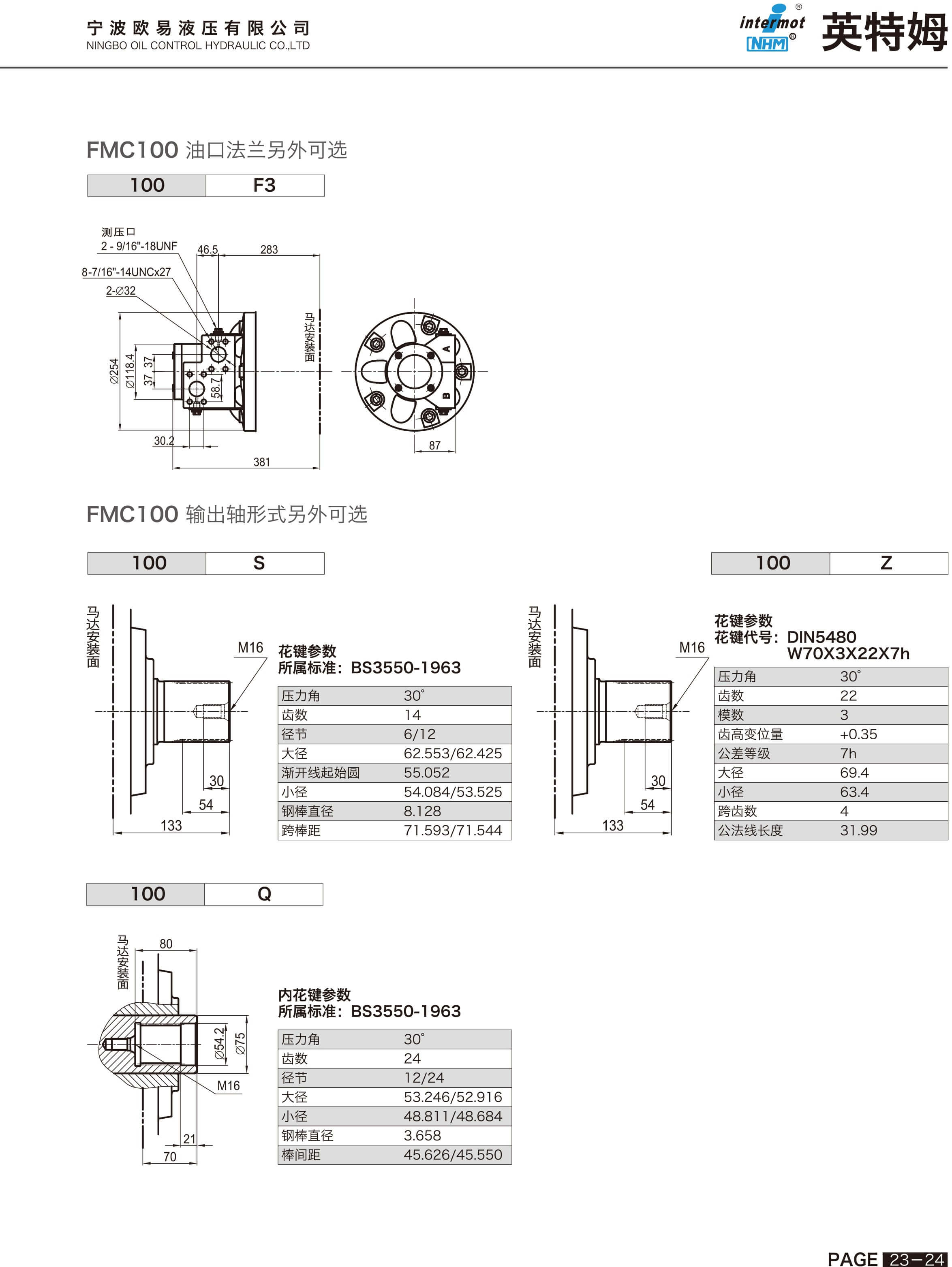

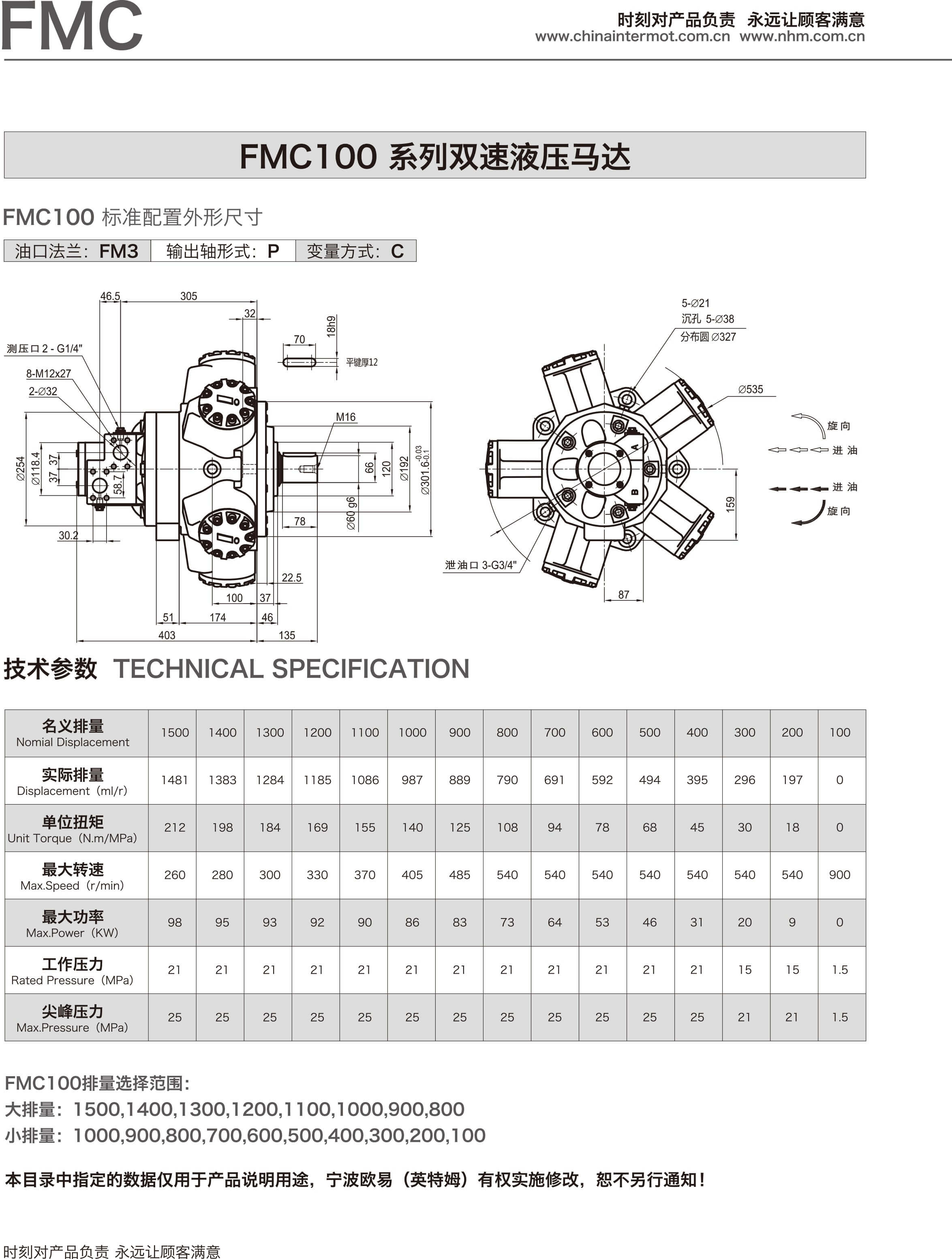

FMC100技术参数
名义排量	ml/r	1500	1400	1300	1200	1100	1000	900	800	700	600	500	400	300	200	100
实际排量	ml/r	1481	1383	1284	1185	1086	987	889	790	691	592	494	395	296	197	0
单位扭矩	Nm.MPa	212	198	184	169	155	140	125	108	94	78	68	45	30	18	0
最大转速	r/min	260	280	300	330	370	405	485	540	540	540	540	540	540	540	900
最大功率	KW	98	95	93	92	90	86	83	73	64	53	46	31	20	9	0
工作压力	MPa	21	21	21	21	21	21	21	21	21	21	21	21	15	15	1.5
尖峰压力	MPa	25	25	25	25	25	25	25	25	25	25	25	25	21	21	1.5
FMC100排量选择范围：
大排量：1500，1400,1300,1200,1100,1000,900,800
小排量：1000,900,800，700,600,500,400,300,200,100

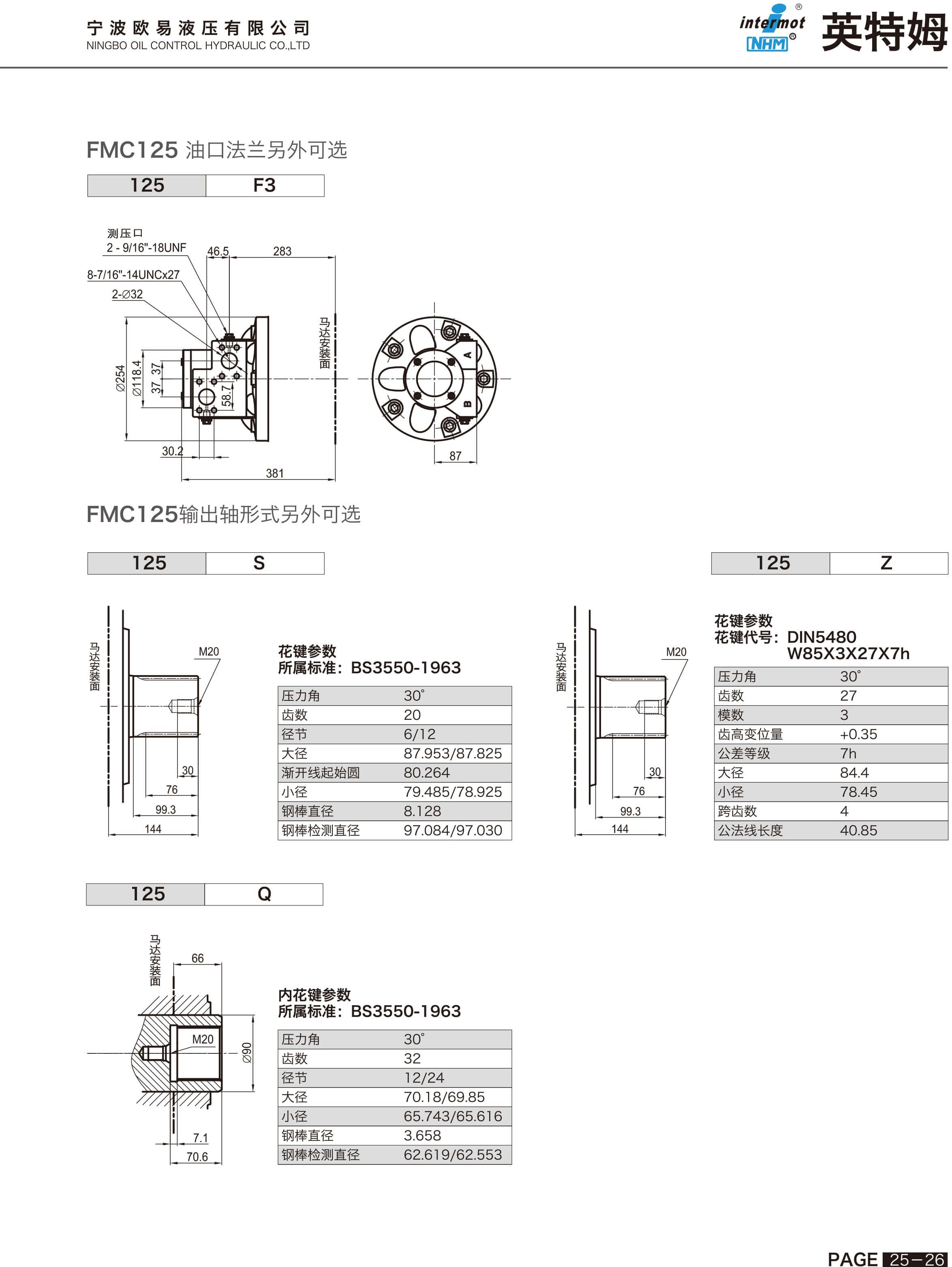

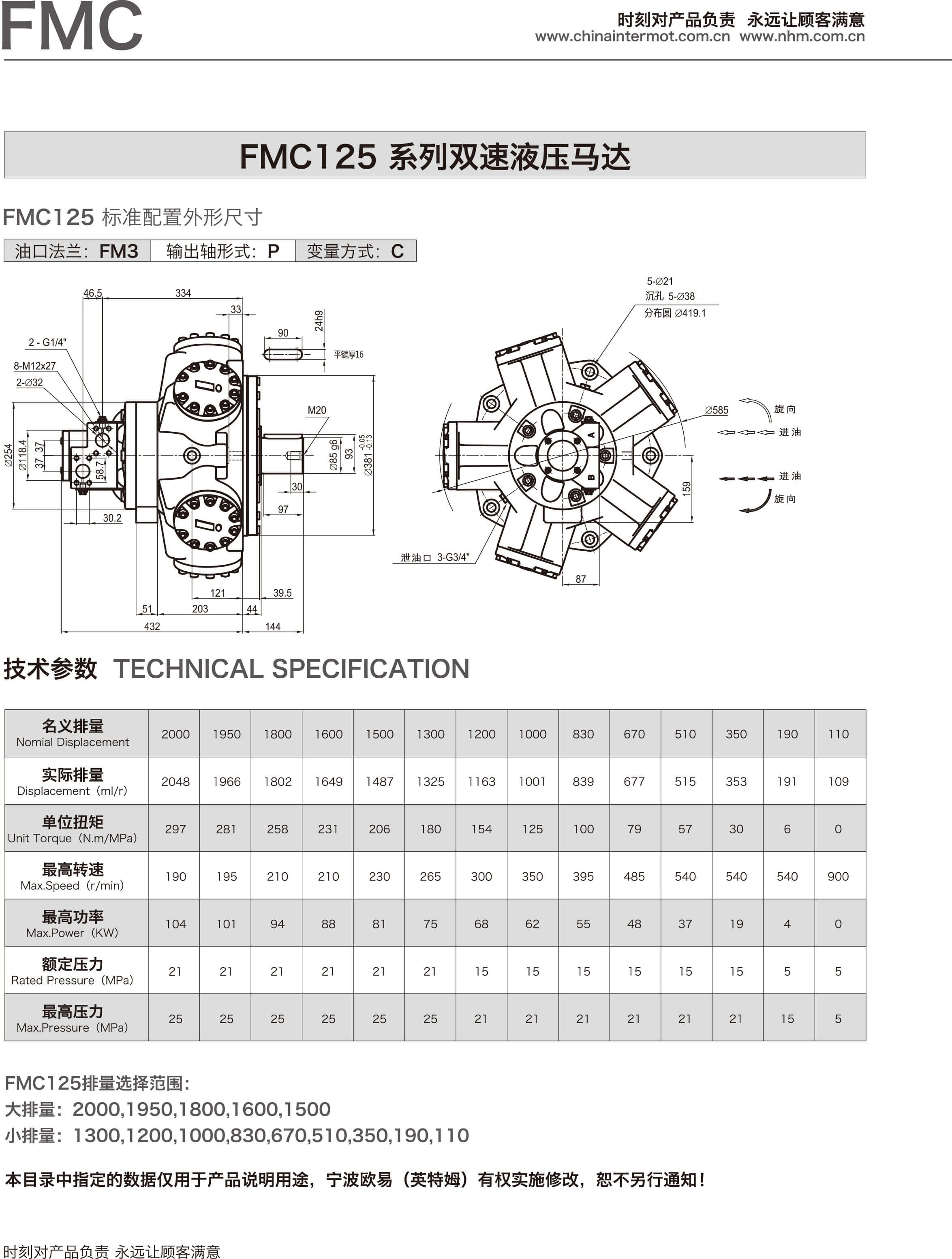

FMC125技术参数
名义排量	ml/r	2000	1950	1800	1600	1500	1300	1200	1000	830	670	510	350	190	110
实际排量	ml/r	2048	1966	1082	1649	1487	1325	1163	1001	839	677	515	353	191	109
单位扭矩	Nm.MPa	297	281	258	231	206	180	154	125	100	79	57	30	6	0
最大转速	r/min	190	195	210	210	230	265	300	350	395	485	540	540	540	900
最大功率	KW	104	101	94	88	81	75	68	62	55	48	37	19	4	0
工作压力	MPa	21	21	21	21	21	21	15	15	15	15	15	15	5	5
尖峰压力	MPa	25	25	25	25	25	25	21	21	21	21	21	21	15	5
FMC125排量选择范围：
大排量：2000,1950,1800,1600,1500
小排量：1300,1200,1000,830,670,510,350,190,110

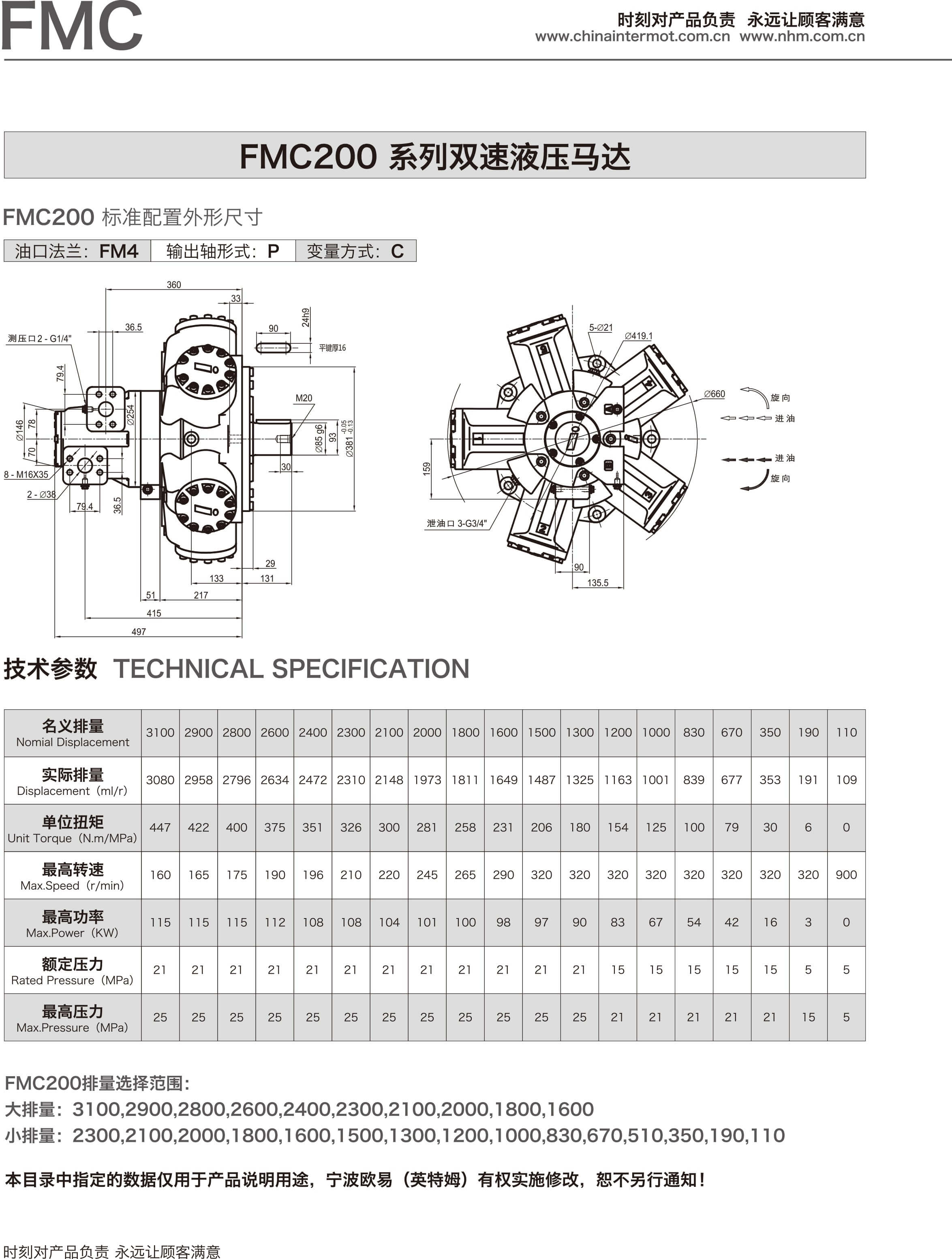

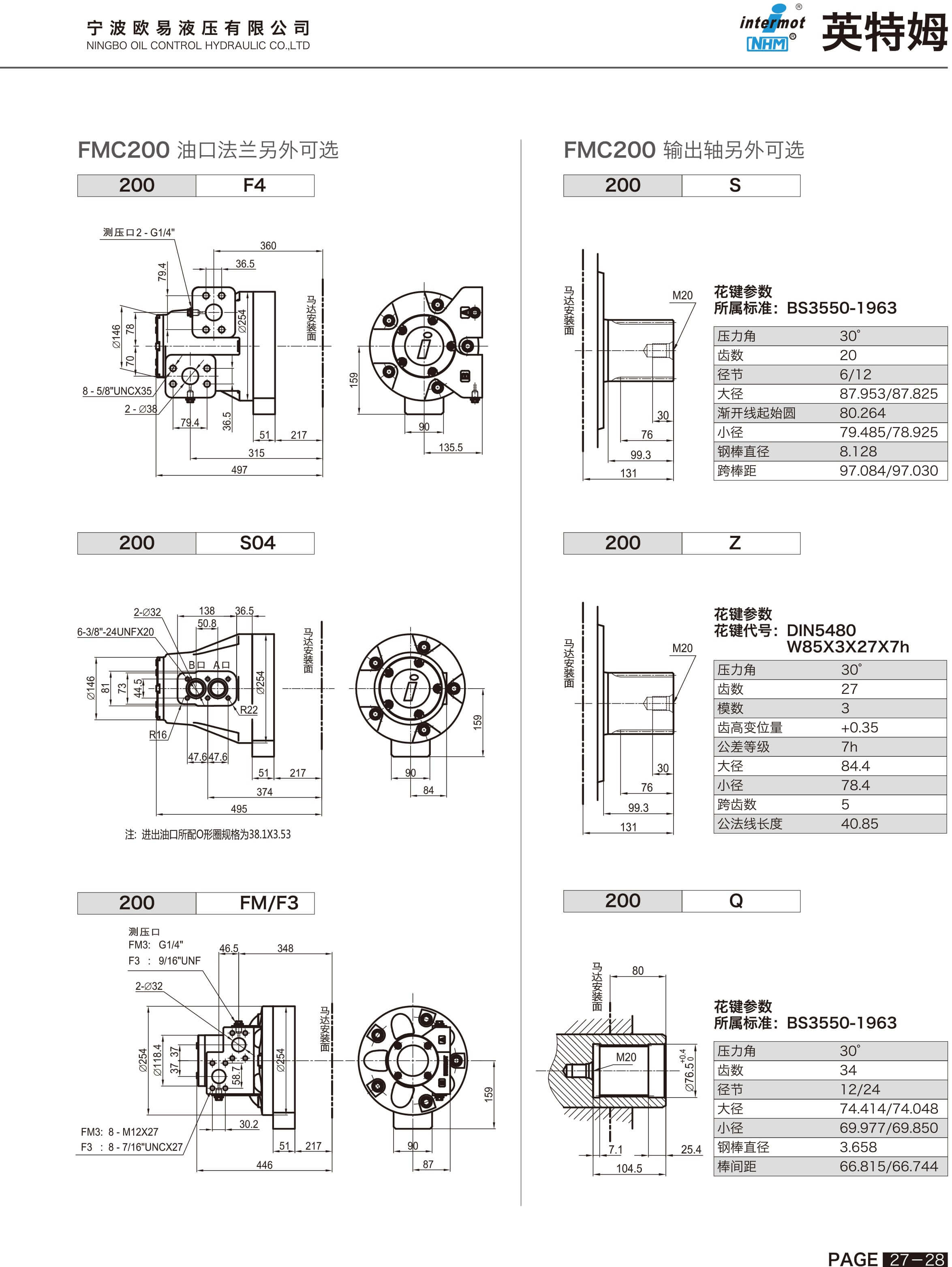

FMC200技术参数
名义排量	ml/r	3100	2900	2800	2600	2400	2300	2100	2000	1800	1600	1500	1300	1200	1000	830	670	510	350	190	110
实际排量	ml/r	3080	2958	2796	2634	2472	2310	2148	1973	1811	1649	1487	1325	1163	1001	839	677	515	353	191	109
单位扭矩	Nm.MPa	447	422	400	375	351	326	300	281	258	231	206	180	154	125	100	79	57	30	6	0
最大转速	r/min	160	165	175	190	196	210	200	245	265	290	320	320	320	320	320	320	320	320	320	900
最大功率	KW	115	115	115	112	108	108	104	101	100	98	97	90	83	67	54	42	31	16	3	0
工作压力	MPa	21	21	21	21	21	21	21	21	21	21	21	21	15	15	15	15	15	15	5	5
尖峰压力	MPa	25	25	25	25	25	25	25	25	25	25	25	25	21	21	21	21	21	21	15	5
FMC200排量选择范围：
大排量：3100,2900,2800,2600,2400,2300,2100,2000,1800,1600
小排量：2300,2100,2000,1800,1600,1500,1300,1200,1000,830,670,510,350,190,110

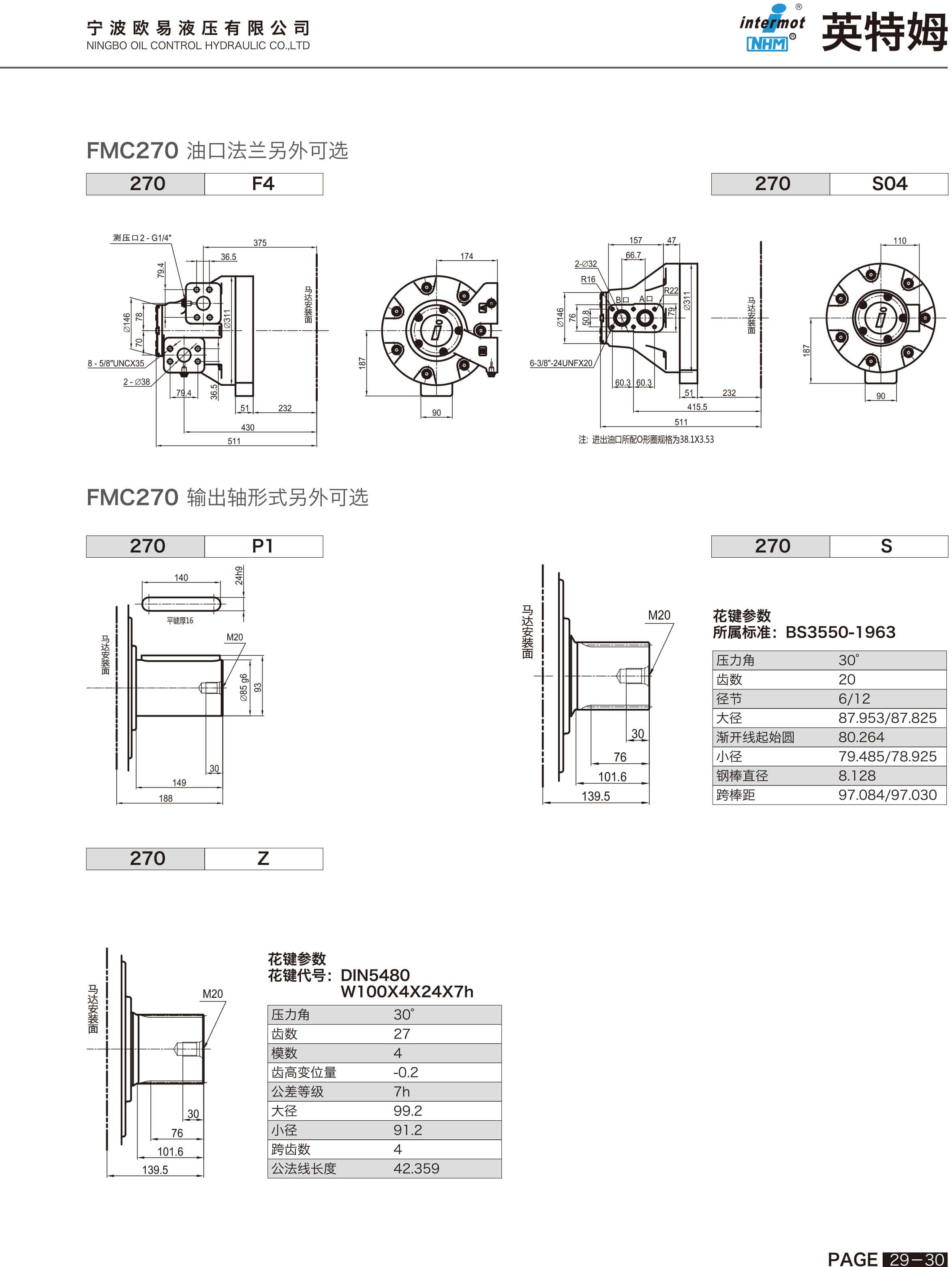

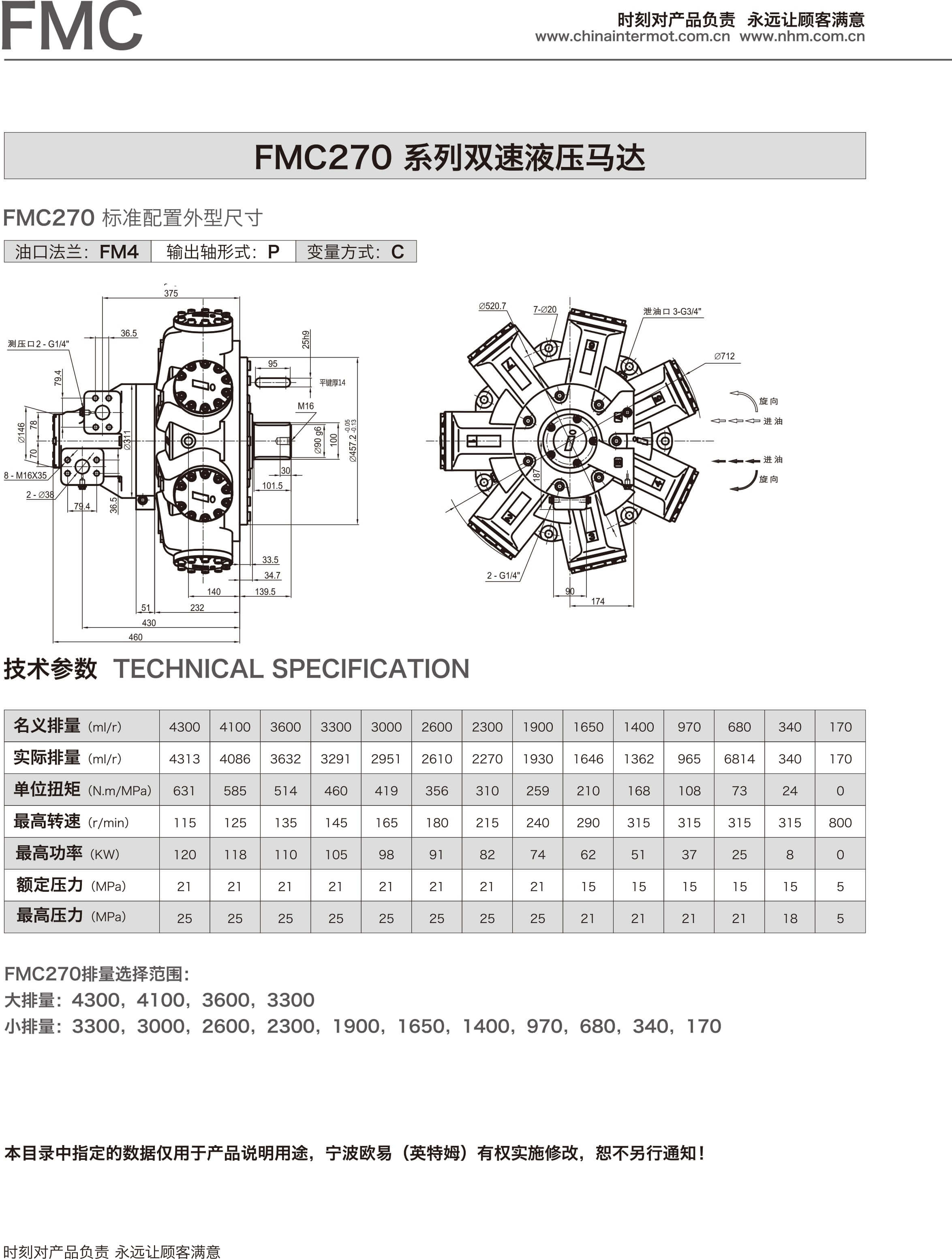

FMC270技术参数
名义排量	ml/r	4300	4100	3600	3300	3000	2600	2300	1900	1650	1400	970	680	340	170
实际排量	ml/r	4313	4086	3632	3291	2951	2610	2270	1930	1646	1362	965	6814	340	170
单位扭矩	Nm.MPa	631	585	514	460	419	356	310	259	210	168	108	73	24	0
最大转速	r/min	115	125	135	145	165	180	215	240	290	315	315	315	315	800
最大功率	KW	120	118	110	105	98	91	82	74	62	51	37	25	8	0
工作压力	MPa	21	21	21	21	21	21	21	21	15	15	15	15	15	5
尖峰压力	MPa	25	25	25	25	25	25	25	25	21	21	21	21	18	5
FMC270排量选择范围：
大排量：4300,4100,3600,3300
小排量：3300,3000,2600,2300,1900，1650，1400,970,680，340,170

加载更多>>

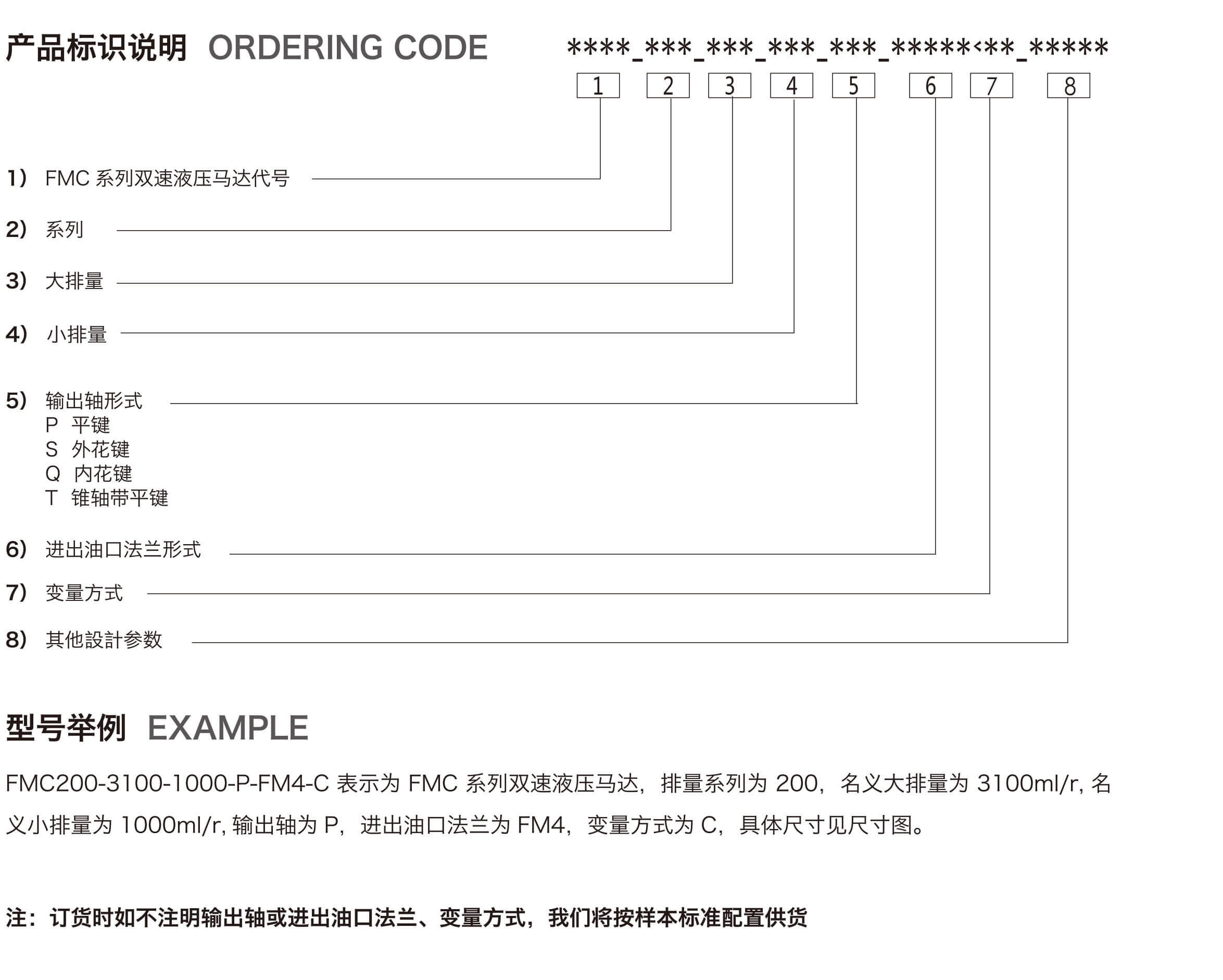

产品标识说明

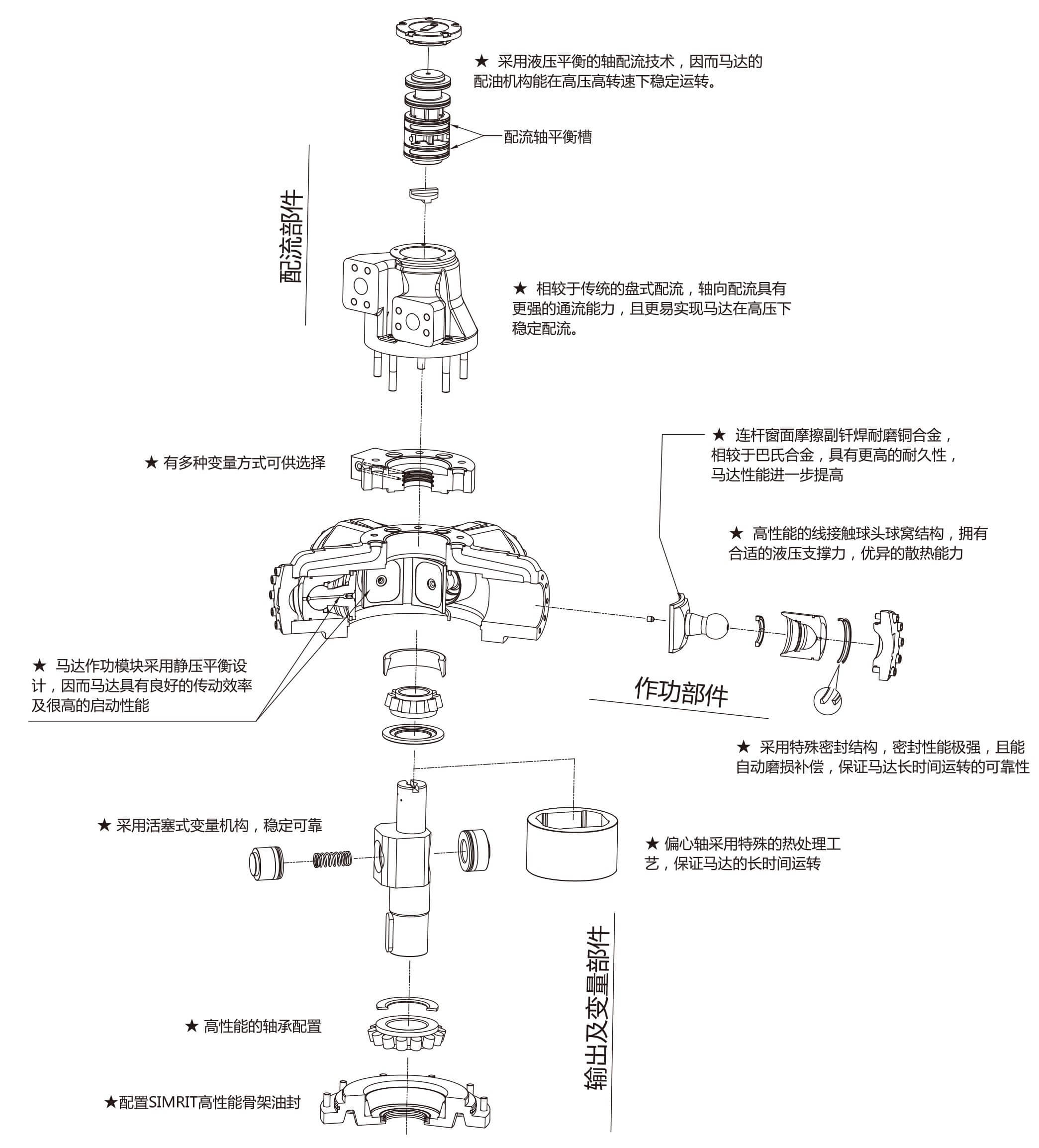

结构特点

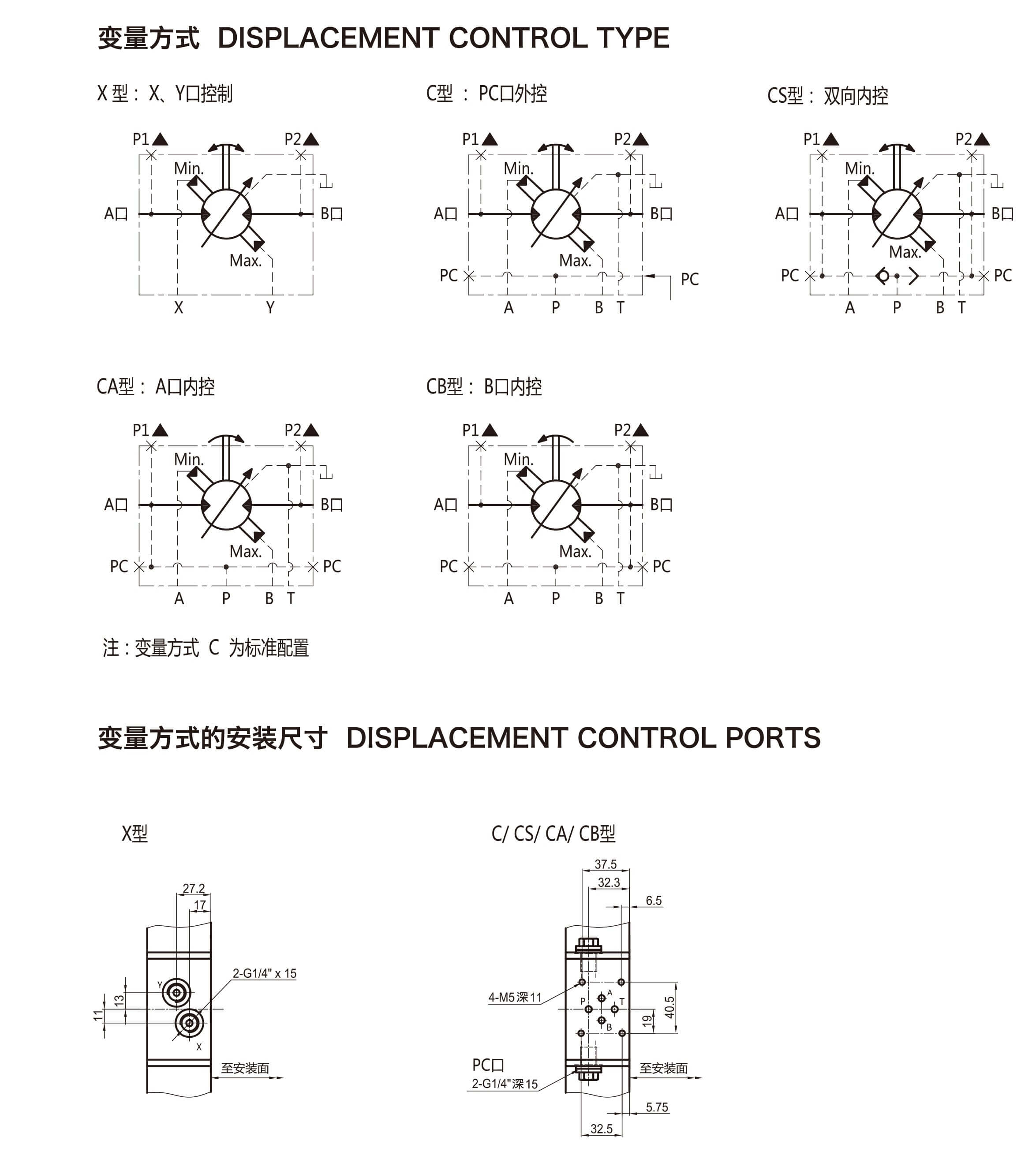

变量方式

计算公式

① 液压马达的实际输出扭矩：M=0.159（P1-P2）V·ηm（N.m）
式中：P1、P2---------------------分别为液压马达的入口和出口压力（MPa）
V---------------------------------------------------------液压马达的排量（ml/r）
ηm----------------------------------------------------液压马达机械效率（%）

② 液压马达输出功率：
N=（M·n）/9950（kW）N=[q（P1-P2）/60000]·ηm·ηv（kW）
式中：n--------------------------------------------------液压马达的转速（r/min）
q----------------------------------------------------输入液压马达的流量（ml/min）
ηv------------------------------------------------------液压马达容积效率（%）

③ 液压马达的转速：
n=q/V·ηv（r/min）

样本下载

FMC系列液压马达中文样本
